Dôme Géodésique

Fédération Compagnonnique Pays de Savoie – FCR PDS
Architecte :Aucun
Maître d’oeuvre :FCR PDS
Maître d’ouvrage :Les Carrés Jardin
Bureau d’études :Aucun
Entreprise de production :Centre de formation – FCR PDS

Dôme Géodésique

Projet École

Souternon, Les Carrés Jardin

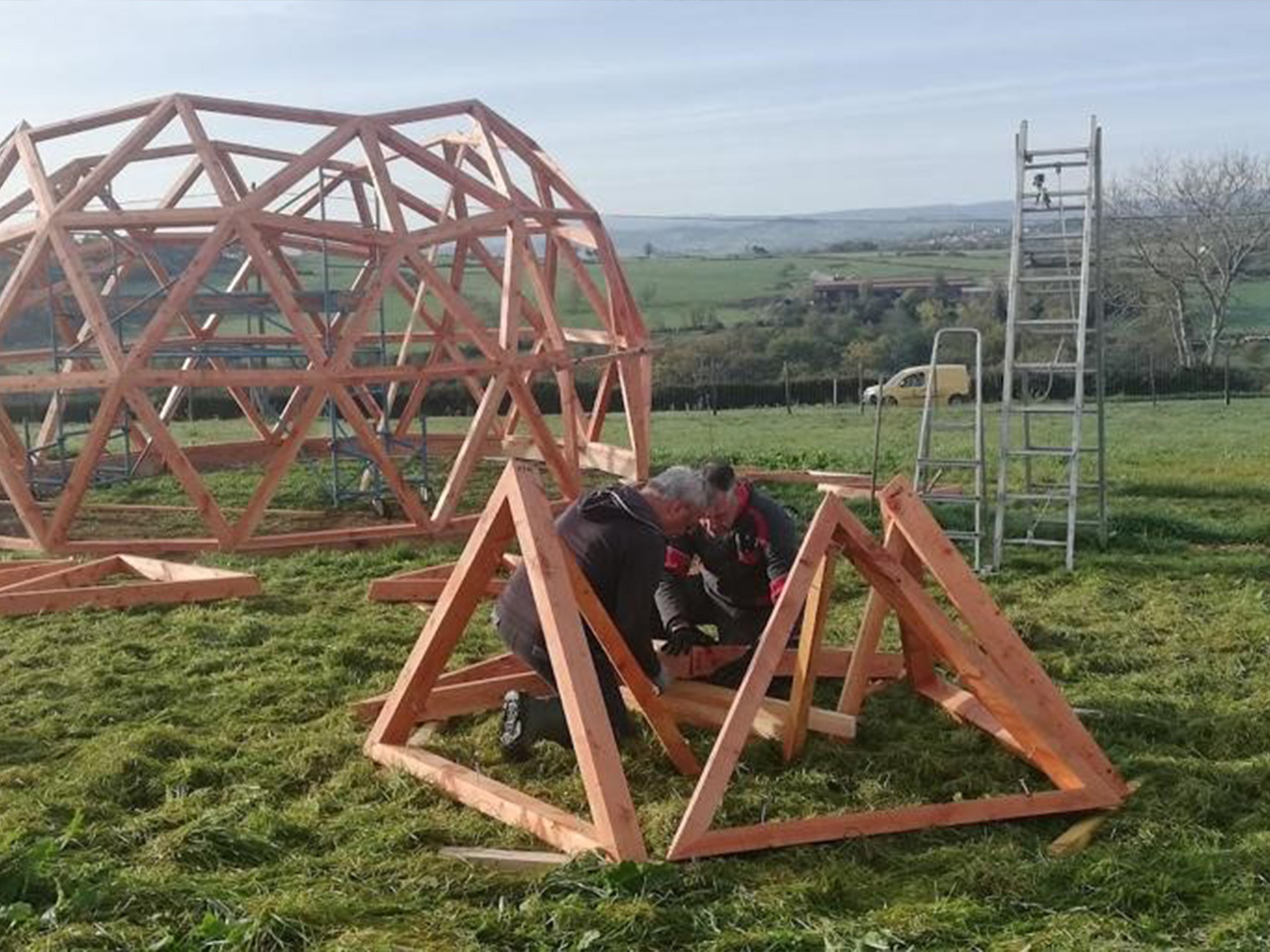

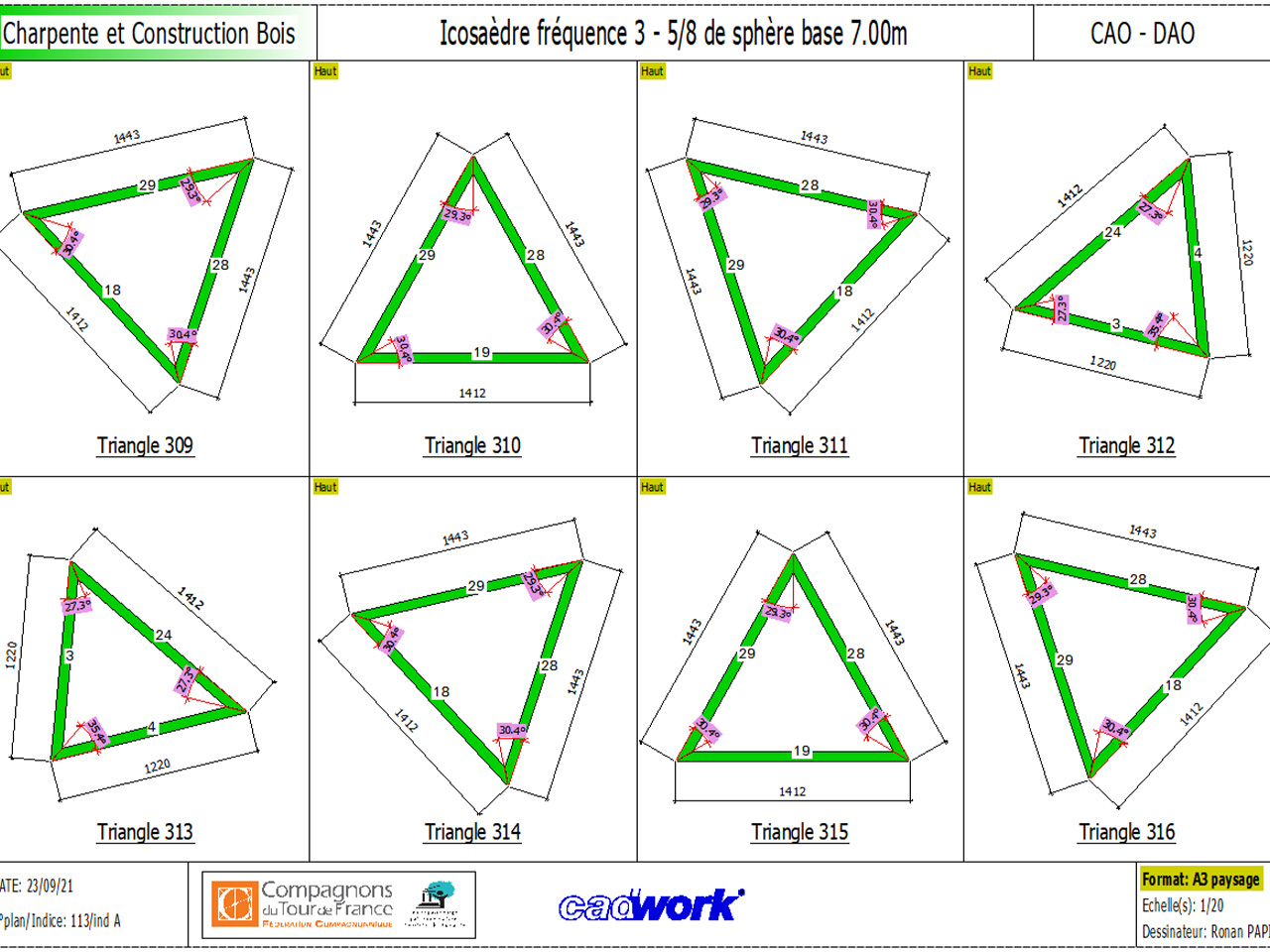

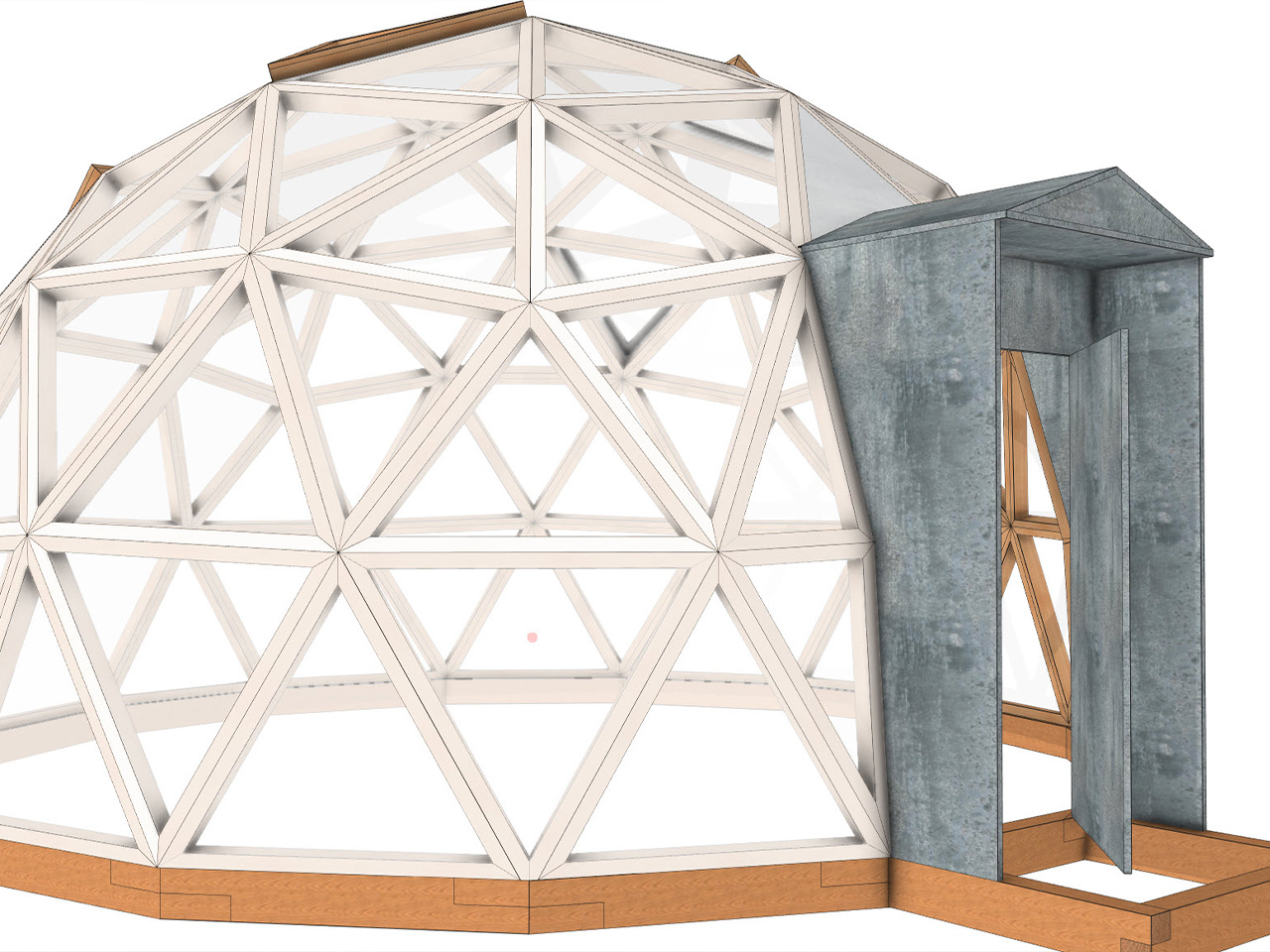

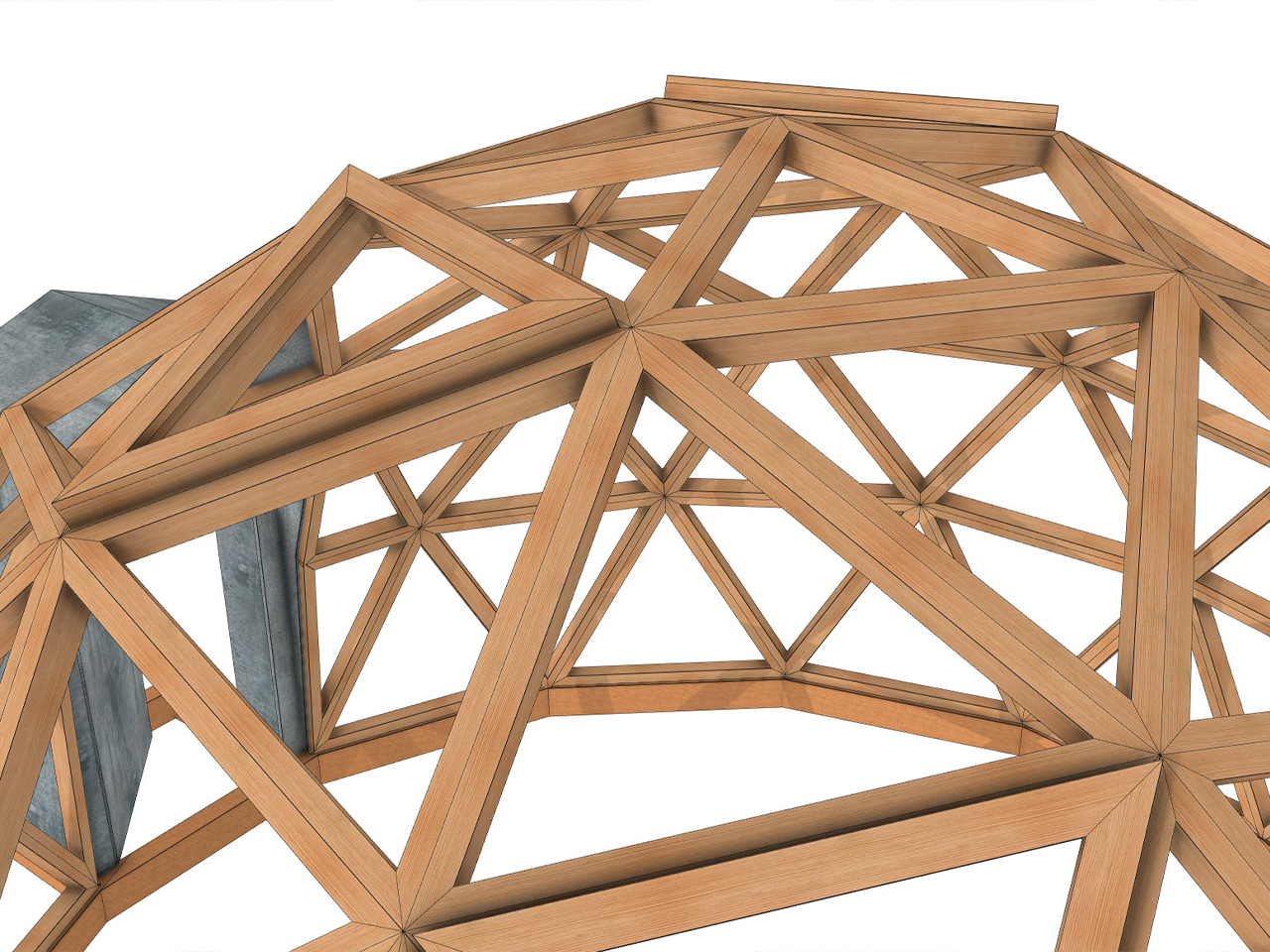

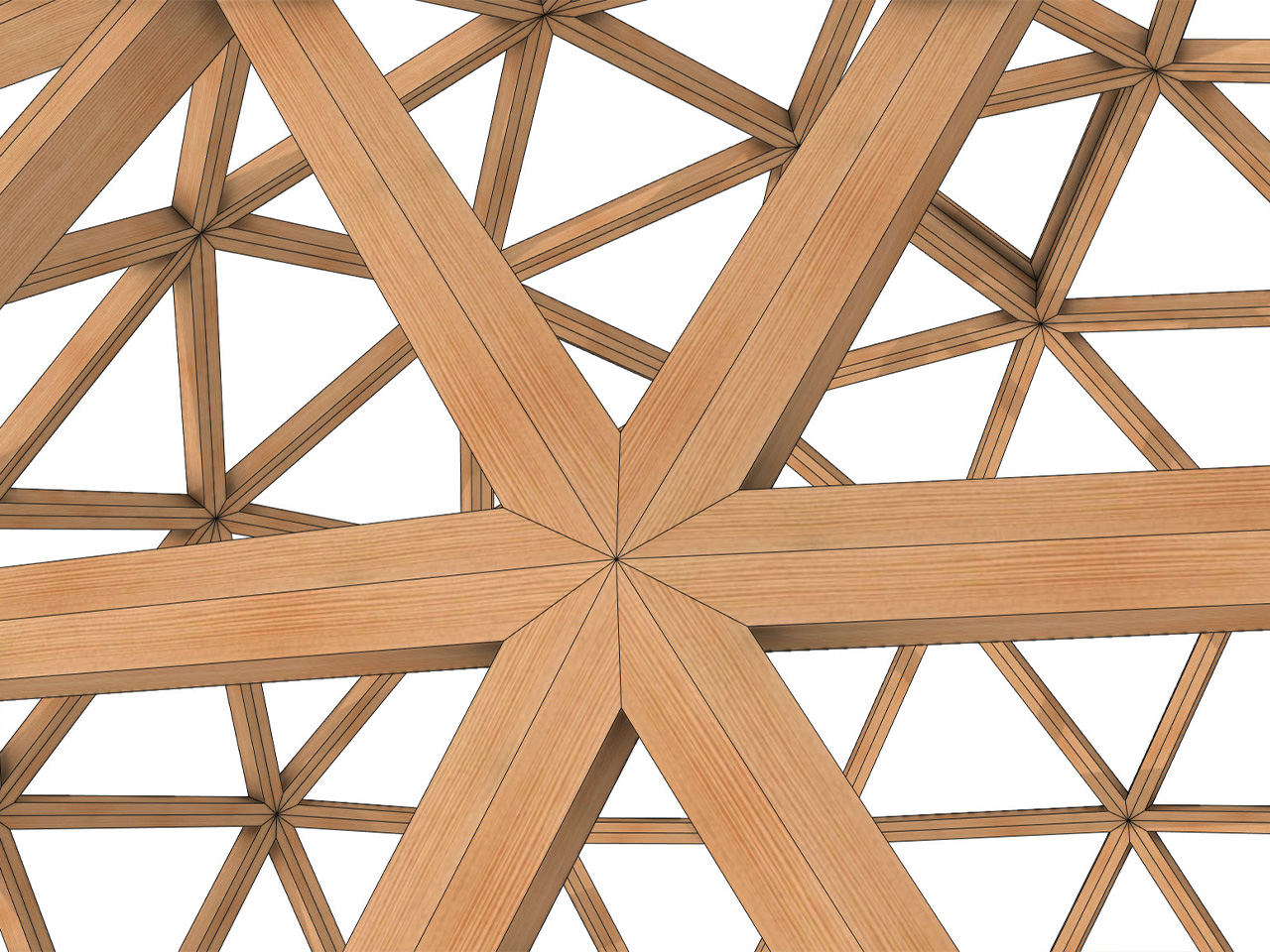

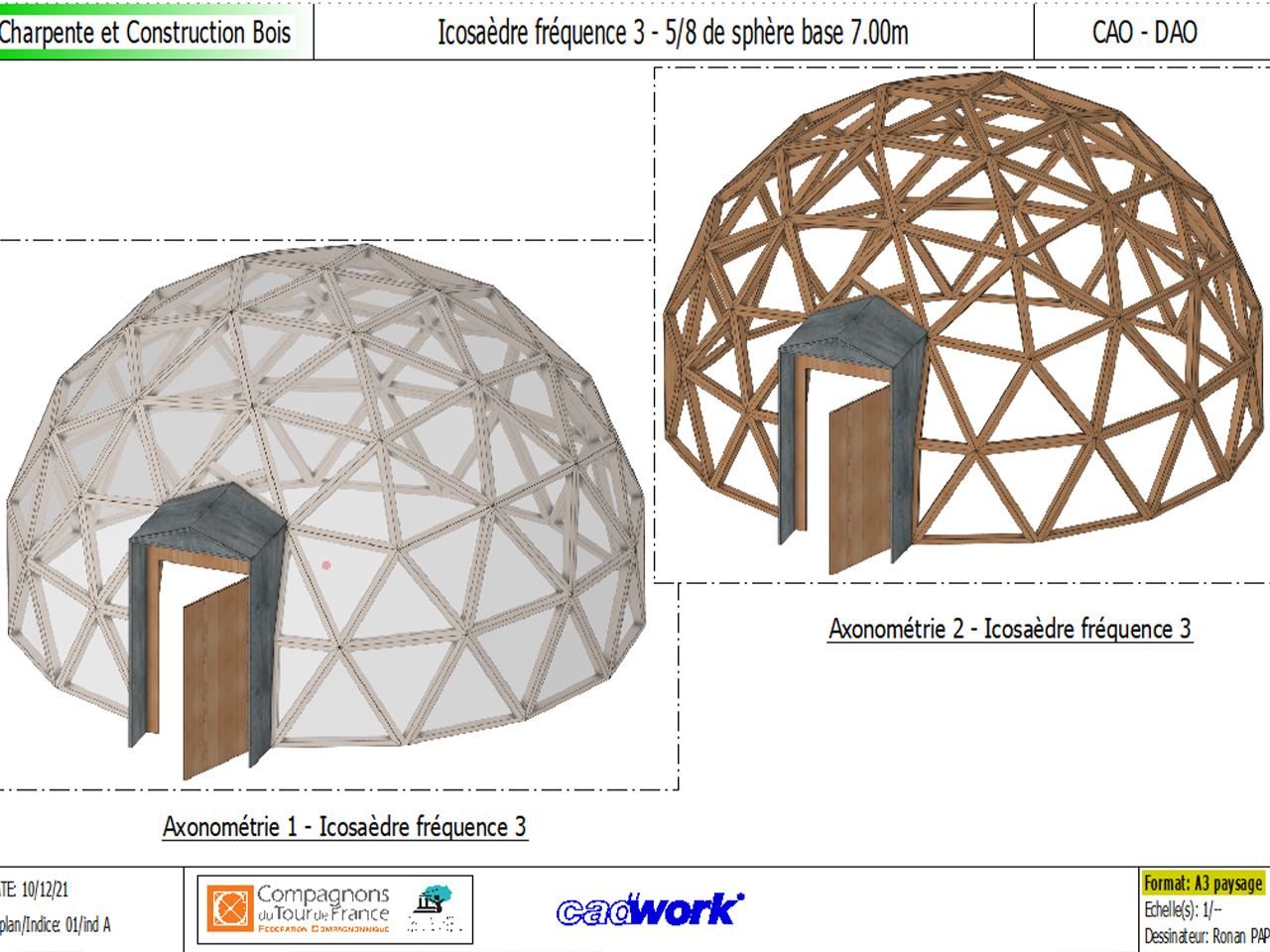

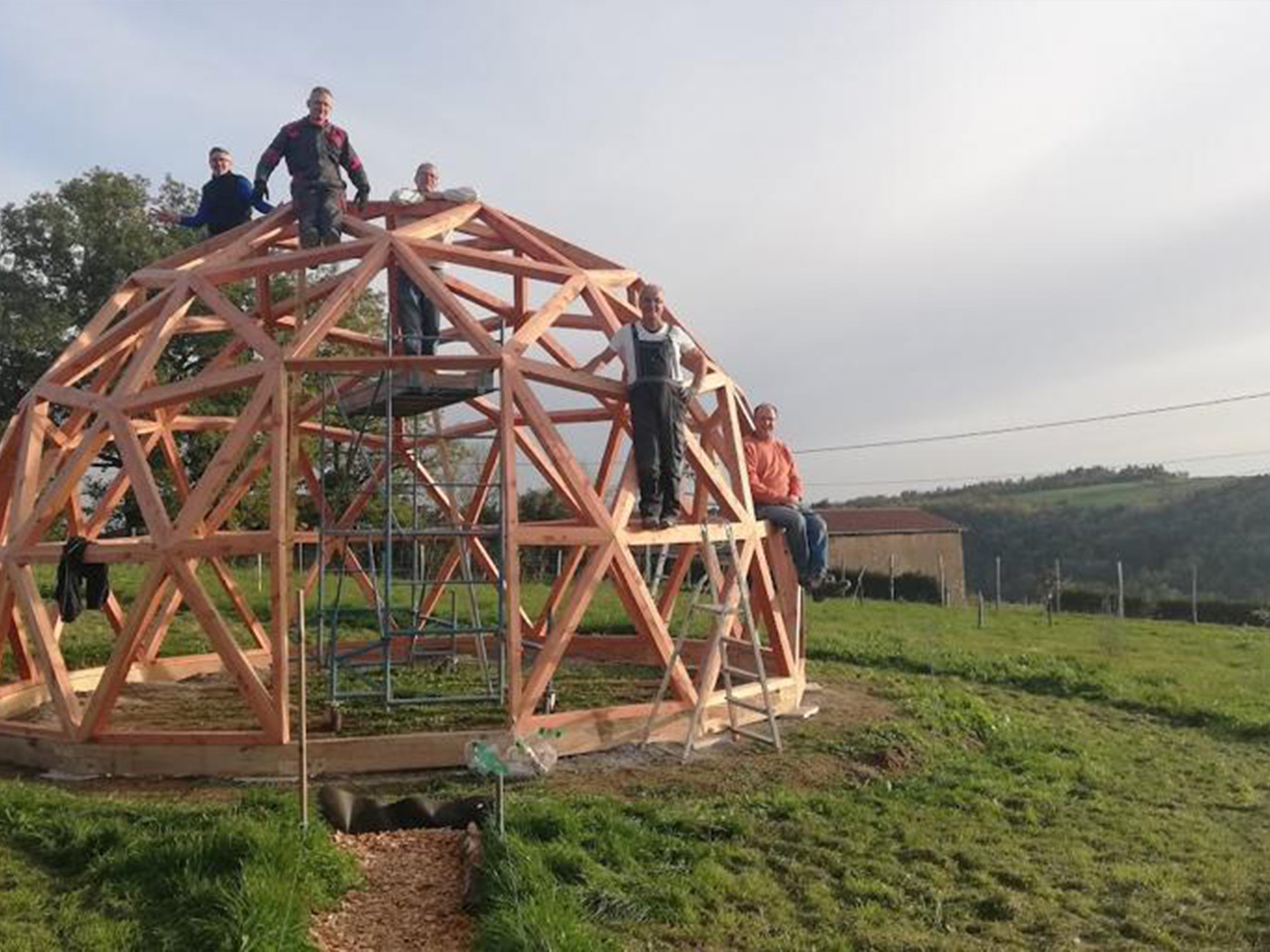

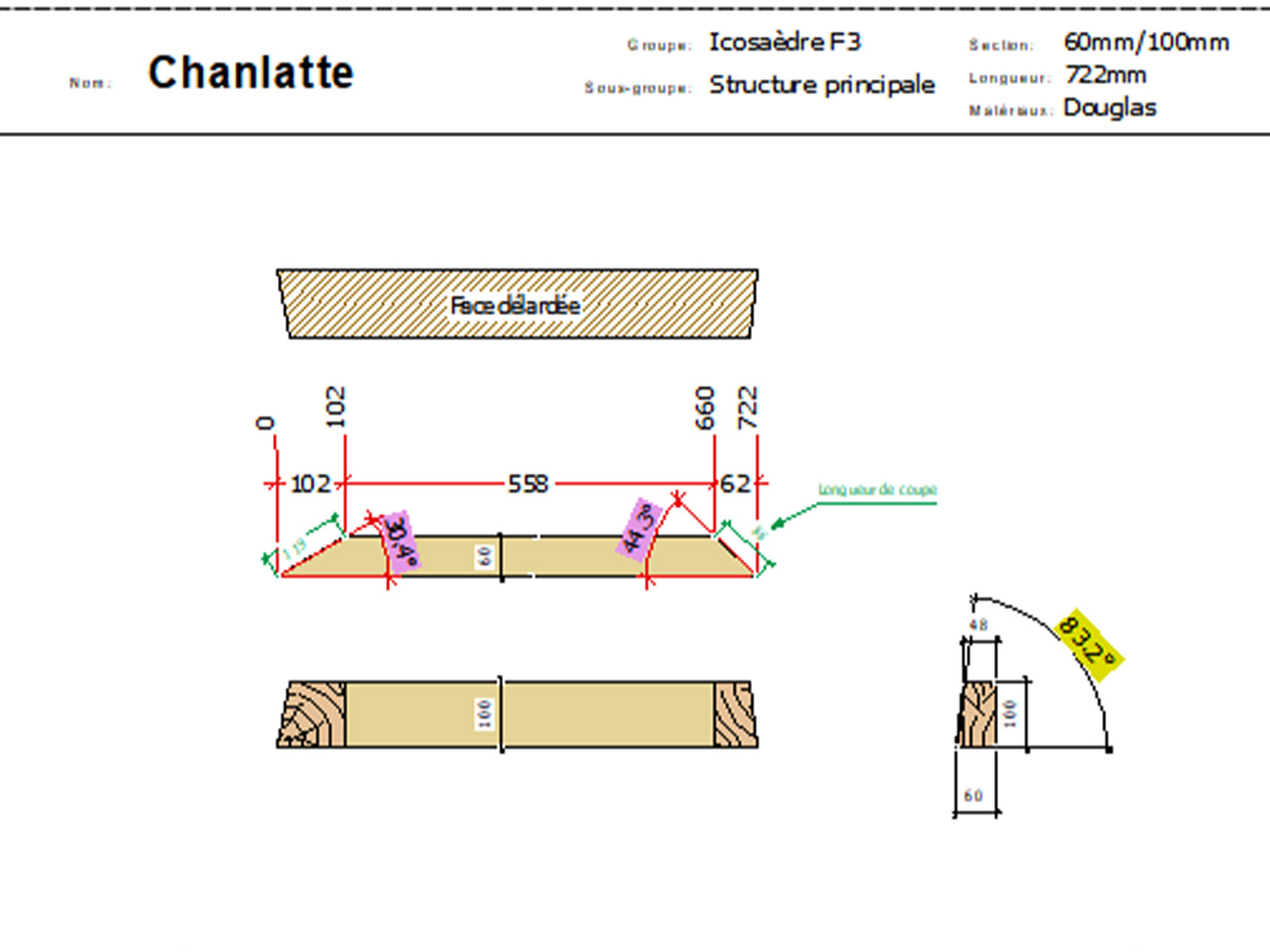

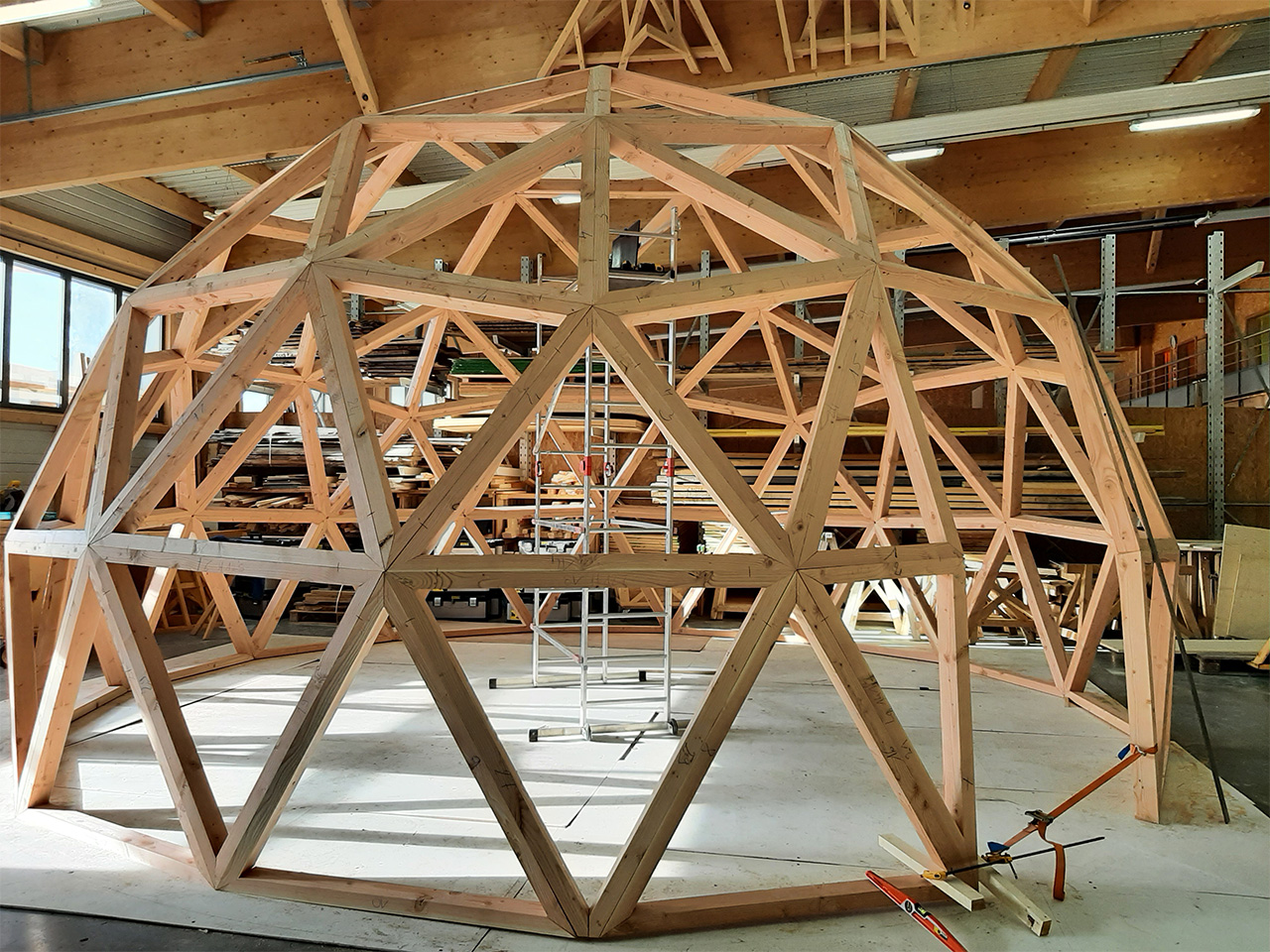

Fabrication d’un dôme géodésique de fréquence 3 pour la société maraichère “Les Carrés Jardin” située dans la Loire. Ce dôme fait 7.00m de diamètre, 4.20m de haut. La ceinture basse servant d’appui au dôme est composée de 15 traverses en 12x20cm en chêne. La structure principale en douglas est composée de 310pièces. Chaque arêtier/noue est composé de deux demi chanlattes de 6x10cm. Chaque triangle a été assemblé séparément avant un montage à blanc de l’ensemble en atelier (cf. photos du montage) puis redémontage en conservant chaque triangle assemblé. L’entreprise a remonté l’ensemble en une petite journée sur site.
